1、概述

   ZYJ型矿井压风自救装置是根据矿井的实际情况而开发研制的一种矿井压风自救装置。该装置用于具有煤与瓦斯突出的煤矿井下救灾防护。该装置安装在峒室，有工人工作的场所及人员流动的井巷，也可安装在掘进和回采工作面。当发生煤与瓦斯突出前有预兆出现时，工作人员可就近进入自救装置，打开压气阀避灾。

   ZYJ型矿井压风自救装置系统，由若干矿井压风自救装置构成一组，每组一般由3~5个头组成，每组装多少个头，应视该工作场所的工作人员而定，其安装头数应大于在该工作场所工作的人数。该装置系统结构简单，价格便宜，是一种经济型永久性自救装置系统。

2、型号说明

3、结构特征与工作原理

3.1结构特征

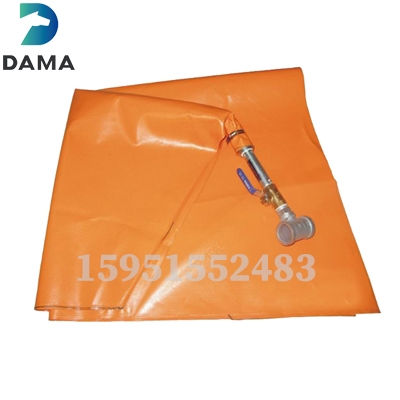

   矿井压风自救装置由管路、开关、送气器、防护袋等部分组成，见图1。

   送气器是本装置的关键，其作用是对输入的气压进行减压（可调节），消除噪声，过滤净化空气，保证输入的空气新鲜清洁，使避灾人员感到舒适和稳定。

送气器供气量的大小靠调节阀杆的位置来实现，该机构能将0.3~0.7MPa的压气减压到0.09MPa以下，供避灾人员使用，通气量可在130~150L/min范围内调节。

图一

1、异径接头  2、1/2″钢管 3、1/2″球阀  4、防护袋  5、送气器

3.2工作原理

   本装置为隔绝式防护装置。当煤矿井下出现煤与瓦斯突出预兆或突出时，避灾人员立即去到自救装置处，解开防护袋4，打开通气开关3（图1），然后迅速将头部钻进防护袋内，压气管路中的压气经减压阀节流减压后的新鲜空气充满防护袋，其压力此时约为0.09Mpa左右，对袋外空气形成正压力，而袋外有害气体压力低，则不能进入防护袋内，避灾人员不致受到有害空气的侵害。防护袋是用塑料通过热合而成，不漏气。

3.3技术特征

   系统供气压力               Mpa           0.3~0.7

   输出压力调节范围           Mpa           ≤0.09

   单个装置耗气量             L/min          150

   供气方式                   连接压风系统或单独配气站（地面）

   减压噪音                   dB（A）       ＜85

   操作方式                   手动调节，操作

   重量                       Kg              1.62

4、安装、调试

4.1安装

   凡具有煤与瓦斯突出危险的煤矿，在井下峒室、井底车场、掘进、回采工作面及流动人员较多的地段，均可安装矿井压风自救装置。在有压风系统的矿井中，可直接联入到压风系统中；在无压风系统的矿井下，需专门配置地面压风站及压风管路系统，其压风站须装设与煤和瓦斯突出相关的自动启动装置，使压风站在发生煤与瓦斯突出时能自动投入运行、供给压气。自救装置集中安装的地方叫自救站，安装的头数可视该工作地段或工作面人数多少而定，安装头数要大于在场工作的人数。供风量的大小按每个单体自救装置耗气量150~200L/min计算，以保证避灾人员足够用风量。安装时压气管路系统应装上与自救装置连接管径一致的分风接头，从压风系统中分出气源，再分组安装，见图2。安装中应注意以下几点：

1） 安装位置的选择

安装位置应尽可能接近工作场地，最远不超过50m，保证在井下发生突出和发现预兆后有足够的时间进入并开启自救装置，真正起到救灾防护的作用。

2） 安装要求

矿井压风自救装置应安装在工作面峒室或安全峒室靠帮处，车场及流动人员多的风段内要安装在弯道内侧或专门峒室内。安装高度一般为1~1.2m，可让避灾人员能顺利进出防护袋，并能舒适地坐（蹲）在里面；安装地点要选择在两帮和顶板完整稳定处，防止片帮和冒顶打伤人员。

技术要求

1、出厂时仅将件1、件4、件6组装成一体，其余零件由用户自行装配。

2、组装时各件螺纹连接处用湿料带包扎并旋紧。

1、自救器 2、前端气管 3、输气管、4、闸阀 5、三通 6、气管 7、弯头 8、自救袋 9、喉合

4.2调试

   安装完成后要进行送气和调试，并进行全面质量检查。

4.2.1按图纸要求安装后，检查各部件是否牢固可靠，连接处的密封是否严密，管路有无漏气，防护袋有无破损，送气器是否畅通，开关把手是否灵活可靠，位置及方向是否正确，如有错误及时纠正。

4.2.2确认安装无误后进行调试。送气器一般在出厂时就已调定，但也可能由于运输，安装时的振动会有所变化，因此，安装完毕后还应做一次调试。将防护袋打开，调试人员进入袋内，然后打开送气器手把，使压气进入袋内，看有无压气进入，如风流过大或噪声太大，可用螺丝刀旋动调节阀杆，使进气量和噪声适度为止，然后关闭开关。

 建议：用户在安装时在进风总管路上安装断路器，以便维护、更换和延伸时切断气源

5、使用、操作

   当井下发生煤与瓦斯突出危及在场工作人员生命或发现有煤与瓦斯突出预兆时，或瓦斯严重超限对工作人员生命有严重威胁时，现场工作人员要以最快的速度进入矿井压风自救装置内，打开控制开关（按设计开关把手停放的位置与送气器方向一致时为“开”，垂直为“关”）向袋内送气，再掀开防护袋避灾人员将头部深入防护袋内，便可以安全避灾待援。当救灾人员赶来救出避灾人员或解除威胁后，避灾人员可以离开自救装置。使用后，将开关把手至于关的位置，以便下次使用。

6、保养、维修

   矿井压风自救装置是为避灾而设置，所以必须是百分百的完好可靠，因此需经常维护保养，为此必须做到：

1） 工作人员或专门人员进班后，不管使用与否，首先应检查自救站的所有自救装置是否完好，附近顶板，两帮是否存在隐患，发现问题及时处理。防止自救装置被岩石砸破和其它异物刺破。

2） 检查送气器是否有气送出，开关把手是否灵活可靠，如没有气送出，首先检查是否停风，其次检查送气器是否堵塞，如堵塞，应进行清洗或更换。

3） 检查结果一切符合要求后，按原样放置备用。

7、运输、储存

7.1运输

   运输方式不限，但在运输过程中应防潮防雨。

7.2储存

1） 应储存在通风良好，防潮，干燥，无腐蚀气体、液体侵害，无淋水的仓库内。

2） 储存期限为一年，如逾期未安装使用，应重新检查。

8、警示：定期检测管路通风情况及管路压力。
